Installatiehandleiding
Voor het installeren van het NoShow ventilatieventiel zijn er twee verschillende methoden, afhankelijk van of het plafond nog gestuct moet worden of dat al gestuct is. Beide methoden worden in de onderstaande video’s in detail uitlegt.
Installatiemethode 1: installatie in een nog te stucen plafond
Monteer de buitenhuls in het ventilatiekanaal.
1.
- Verwijder het ventiel uit de buitenhuls en bewaar het in de doos, deze is pas nodig bij de afbouw.
- Breng montagekit aan op de lipjes en de buitenkant van de buitenhuls.
- Zorg ervoor dat de lipjes goed aangedrukt zijn op de gipsplaten en strijk overtollige kit af.
Breng het stucwerk aan om de buitenhuls.
2.
- Stuc het plafond zoals gebruikelijk.
- Let op dat de buitenhuls niet vervormt.
Plaats het ventiel in de buitenhuls.
3.
- Plaats het ventiel in de buitenhuls door deze in de geleiderails te schuiven, rechtsom te draaien en in de bajonetsluiting te laten vallen.
4.

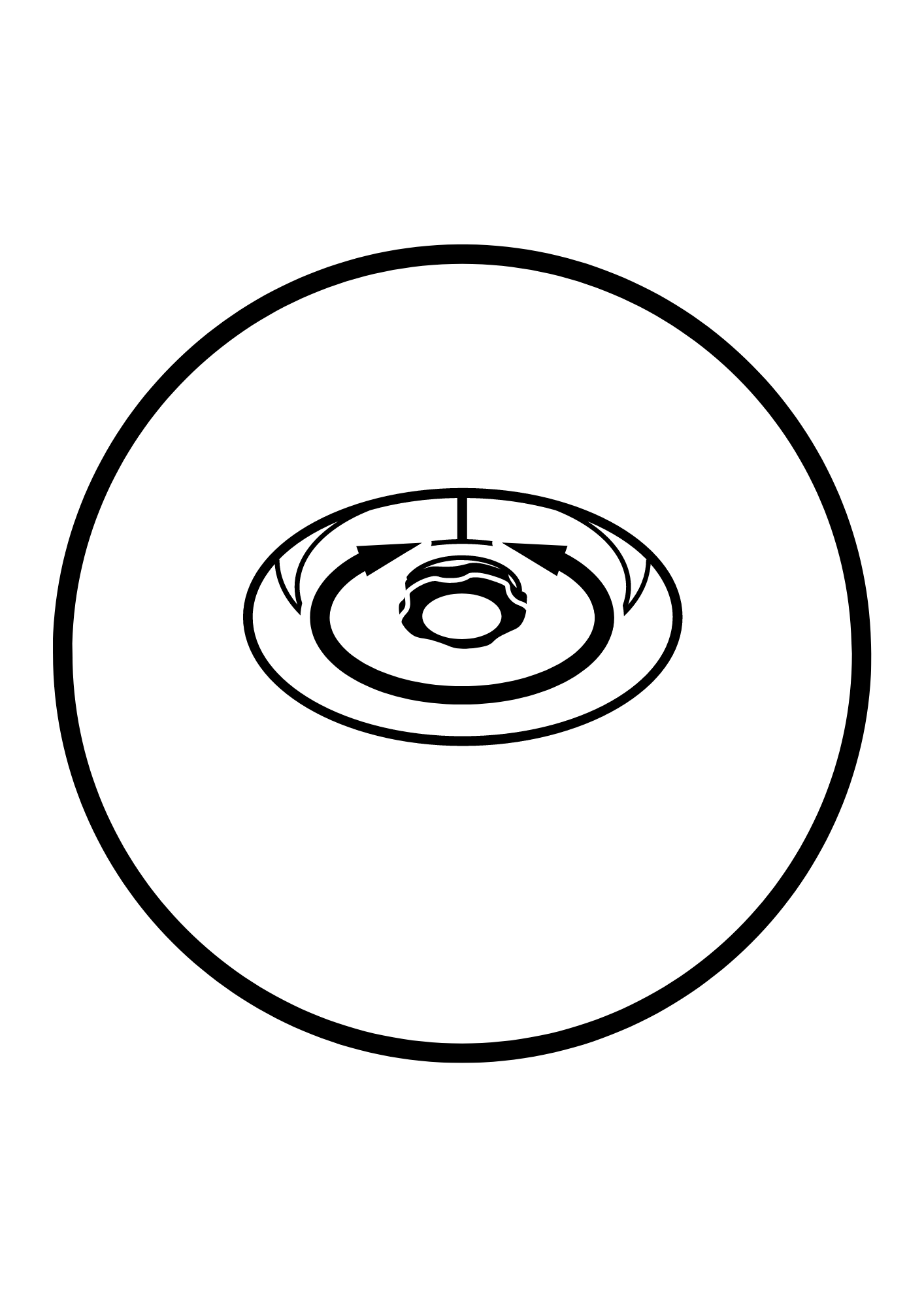

Stel de luchtstroom naar behoefte in.
- Verwijder de afdekplaat van het ventiel en pas de luchtstroom naar behoefte aan.
- Noteer aan de binnenkant van de afdekplaat op de aangegeven plekken de ruimte en de juiste stand.
Installatiemethode 2: installatie in een afgewerkt plafond
Monteer de buitenhuls in het ventilatiekanaal.
1.
- Verwijder het ventiel uit de buitenhuls en bewaar het in de doos, deze is pas nodig bij de afbouw.
- Breek de lipjes van de buitenhuls af op de breuklijn.
- Breng montagekit aan aan de binnenkant van het ventilatiekanaal waarin de NoShow wordt gemonteerd.
- Plaats de buitenhuls vlak in het plafond en werk af met muurvuller en verf.
Plaats het ventiel in de buitenhuls.
2.
- Plaats het ventiel in de buitenhuls door deze in de geleiderails te schuiven, rechtsom te draaien en in de bajonetsluiting te laten vallen.
Stel de luchtstroom naar behoefte in.
3.
- Verwijder de afdekplaat van het ventiel en pas de luchtstroom naar behoefte aan.
- Noteer aan de binnenkant van de afdekplaat op de aangegeven plekken de ruimte en de juiste stand.
